抗浮锚杆端头防水细部处理施工技术

1 工程概况

本工程根据区域水文地质调查资料，勘察场区内近3~5年最高水位标高为34.500 m，历史最高水位接近地表。根据勘察期间水位、历史最高水位地下水位变化情况，建议抗浮设防水位按标高37.000 m考虑。同时还要做好以下工作：（1）基坑施工期间，对降雨下渗等情况产生的地下水及时做好疏排，避免对基坑产生不利影响；（2）地下结构施工期间要做好基坑肥槽内的降排水，避免因降雨等外部因素产生的抗浮问题；（3）基坑肥槽回填材料及回填施工质量必须满足设计及规范要求。必要时，本工程需进行专门的抗浮水位研究咨询评价，以确定本场地的抗浮设防水位。通过以上条件显示本工地下水位较大，且因为抗浮锚杆位置处于软石细砂层，故水流速较大，为防止地下水渗漏，故经过多方讨论最终选择本施工方案用以处理抗浮锚杆端部防水节点。

本工程地下3层车库基础处理设计为抗浮锚杆，共894计根，数量较多，且地下水位埋深较浅并且有两层地下水，地下水位较高，抗浮锚杆桩头防水处理难度大，对抗浮锚杆端头防水施工质量要求高，原设计图纸抗浮锚杆的杆头部位防水处理节点方式如图1、图2所示。

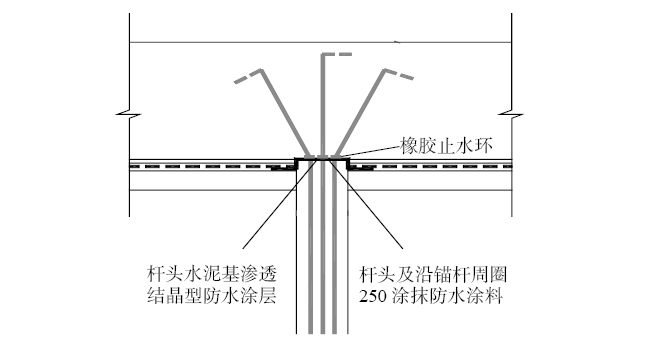

图1 锚杆的杆头部位防水作法示意

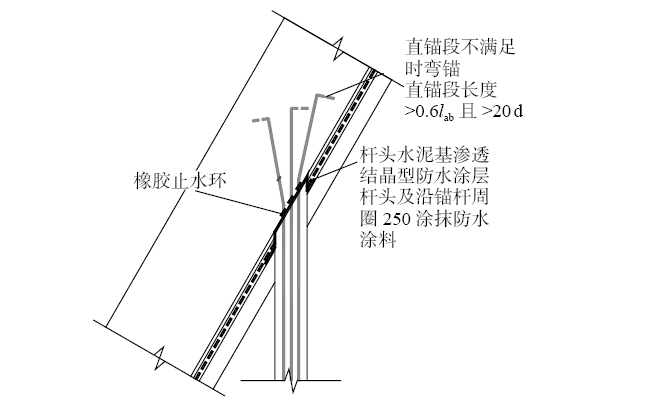

图2 锚杆的杆头部位防水作法示意

根据以往施工经验采用常规抗浮锚杆端部防水处理方式，无法保证地下水位渗漏。

2 常规桩头防水处理缺点

（1）抗浮锚杆的防水结构是指在基础筏板底层位置之下对抗浮锚杆的上端部和筏形基础之间进行防水细部处理，如何高效地完成对抗浮锚杆的防水细部处理是防水工程防渗漏处理的关键点之一。

（2）怀柔二期项目抗浮锚杆端部3根直径18 mm的钢筋之间的间距过小，防水卷材无法收口到内部。

（3）水泥渗透结晶应涂抹在抗渗混凝土表面。

（4）在绑扎底板底部钢筋时易碰撞到该节点，易导致该节点底部出现细部裂纹。

3 抗浮锚杆端头防水节点处理标准

调整抗浮锚杆钢筋调直及弯折施工与桩头防水施工的施工顺序，保证在桩头防水施工前首先完成抗浮锚杆钢筋的施工，避免直接扰动桩头防水层，并派专人进行监督。

（1）抗浮锚杆的杆头部位防水施工工艺：基层找平→基层清理→基层验收→涂抹水泥基渗透结晶→涂抹抗渗砂浆→铺防水卷材→灌注非固化橡胶防水涂料→再次铺防水卷材→遇水膨胀止水环→分项验收→保护层施工。

（2）关键施工工序要点。

1）基层找平：抗浮锚杆桩头突出部位由电镐处理改为小型切割机加电镐结合处理，尽量使基层表面平整度偏差不大于5 mm。

2）抗浮锚杆基层清理：在刷渗透结晶之前应剔凿至混凝土密实处，清理泥土、浮浆、松散石子应清理干净，并在浇筑混凝土垫层时，在抗浮锚杆端部周围预留50 mm深，直径180 mm的凹槽，并用防水砂浆进行找平处理。

3）施工前认真识图，针对抗浮锚杆端部处理和防水作法，应向锚杆、防水、混凝土等专业班组进行综合交底，让操作工人了解防水节点作法，学会作业规程，掌握操作要领。本工程采用水泥基渗透结晶型防水涂料、非固化防水涂料、卷材防水为满粘法施工。

4）涂抹水泥基渗透结晶：先用喷油机对干燥平整的桩头基面进行喷涂底子油，待其干燥后再用毛刷在桩头处涂抹防水涂料（水泥基渗透结晶），基层清理完成后，在凹槽范围内（桩头200 mm半径范围内）涂抹水泥基渗透结晶型防水涂料。

5）涂抹抗渗砂浆：水泥基渗透结晶涂抹完成养护完成后，涂抹直径不小于300 mm，厚度不小于10 mm防水砂浆。

6）铺设防水卷材：加强层卷材铺贴前，必须先对基层进行认真清理，先用铲刀、扫帚等铲除基层表面的突起物、淤泥疙瘩等异物，彻底清理灰尘、杂物，做到底子清。对细部部位认真清理，然后再铺设聚酯胎改性沥青防水卷材（Ⅱ型），使聚酯胎改性沥青防水卷材（Ⅱ型）至少深入凹槽内部约50 mm，附加层按照细部形状将卷材裁剪，不要加热，在细部贴好，剪开穿钢筋洞口，视尺寸和形状合格后，再将卷材底部（有热熔胶的一面），用手持喷枪烘烤，当卷材底面为熔融状态，就可以马上贴在已经涂抹1道密封材料的基层上，并压实铺牢。

7）非固化橡胶防水涂料施工：采用非固化防水涂料热熔将凹槽密封严实，浇灌时要边浇灌边用钢筋棍轻轻敲打抗浮锚杆钢筋，以便于排除圈内多余空气。

8）待非固化橡胶防水涂料施工完成后，在铺设筏板基层防水时，再次铺设4 mm+3 mm两层聚酯胎改性沥青防水卷材（Ⅱ型）用以巩固节点保水，同时采用热熔法将防水卷材与抗浮锚杆端部进行热熔连接。

9）抗浮锚杆端部防水节点完成后，及时施工防水保护层。

10）遇水膨胀止水环：在钢筋上150~200 mm安装10 mm×10 mm，内径18 mm遇水膨胀橡胶止水环，及时浇筑基础底板混凝土。

抗浮锚杆端部防水节点示意如图3所示。

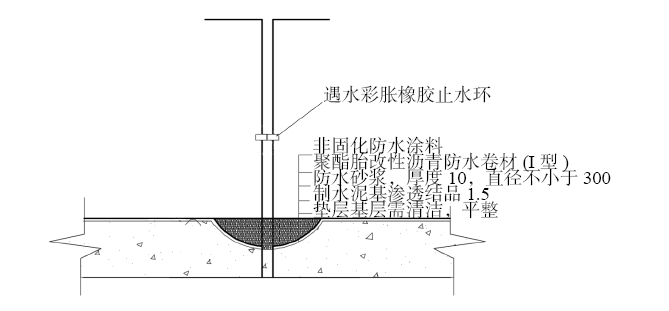

图3 抗浮锚杆端部防水节点示意

4 质量标准要求

（1）施工前要清理基层上的泥土、粉尘等杂物，清洗干净，基面不得有明水。

（2）涂料防水施工前，锚杆端头应剔凿至锚杆浆体密实处，基层平整密实，用聚合物水泥防水砂浆找平至设计标高。

（3）水泥基渗透结晶型防水涂料应连续、均匀。

（4）防水措施符合要求，确保防水合格无渗漏。

（5）防水层严禁有破损和渗漏的情况发生。

（6）聚酯胎改性沥青防水卷材、水泥基渗透结晶型防水涂料和非固化防水涂料的规格、性能、配合比必须按设计和有关标准采用，必须持相关出厂合格证进场，并且按有关规定进行随机抽样和试验。工程防水材料必须是经过有关规定的检验和试验，不合格材料必须立即退厂，防止混用。

（7）遇水膨胀止水环要保证其施工完成之后位于筏板居中位置，用以防水地下水沿抗浮锚杆钢筋渗漏至地下室。

5 管控要点

（1）为确保本工程质量目标实现，对所有参加工程项目施工人员，尤其是管理人员加强质量意识、质量目标的教育宣传，牢固树立“质量第一”意识，围绕质量工作目标，形成科学的网络化管理模式，并层层分解到各个施工环节及日常工作实务管理中去。

（2）加强施工现场质量管理机构设置工作，各级管理人员都必须对本岗位的质量要求明确了解，从管理体制上保证工程的施工质量。

（3）合理组织材料供应和材料使用并做好储运、保管工作，在材料进场后应安排适当的堆放场地，指定专人妥善保管，并协助做好原材料的二次复试取样、送样工作。

（4）加强施工主材取样工作，所有原材料均须取得合格的试验证明方可投入使用，坚决不在工程中使用不合格材料。

（5）所有材料供应部门必须提供所有所供产品的合格证，按规程要求必须进行抽样复试工作，质量管理人员对提供产品进行抽查监督，凡不符合质量标准、无合格证明的产品一律不准使用，并采取必要的封存措施，及时退场。

（6）方案：在抗浮锚杆施工方案和地下工程防水施工方案中，明确抗浮锚杆的防水细部节点，提交设计单位审核抗浮锚杆端头防水施工节点是否符合要求。

（7）交底：组织总承包、专业分包进行交底，针对抗浮锚杆端部处理和防水作法，应向锚杆、防水、混凝土等专业班组进行综合交底，明确抗浮锚杆端头防水各工序质量标准。

（8）对所有现场管理人员，协作单位管理人员进行强化质量意识的教育。

（9）施工条件：抗浮锚杆防水施工前，必须保证降水到位，保持基底干燥。

（10）样板：样板施工应分工序进行验收，样板合格后进行大面积施工。

（11）材料：防水材料提早进行进场见证取样复试，复试合格后方可允许使用，避免因原材问题造成工序无法衔接。

（12）成品保护：抗浮锚杆防水施工完成后，应注意成品保护,避免破坏防水。

（13）加强技术管理，认真学习，严格执行施工技术规程、标准及公司各项质量管理制度，落实各个环节的质量管理责任制，做好技术交底。使全体职工都能做到对工程的总体要求明确，对本岗位职责、质量要求胸中有数，并落实到工作中。

（14）建立三级验收及分部分项质量评定制度。

1）自检：班组完成施工工序后，组织自检。2）交接检：工长在自检完成后，对已完工序进行检查。3）专检：项目经理部专业质检员对班组完成的工序进行检查。4）分项工程施工完毕后，各分管工种负责人必须及时组织班组进行分项工程质量评定工作，并填写分项工程质量评定表交项目经理确认，最终评定表由专职质量员核定。最后请工程监理或业主核查。

（15）凡隐蔽工程，经自检后，应填制确切的隐蔽记录（即范围、数量、质量），凭表在48 h前通知总承包单位和监理单位检查，总承包单位和监理单位接通知后，在适当时间内组织质检，符合涉及要求在验收记录签字后，才能进行下一道工序的施工。

（16）施工质量不符合设计要求，要立即停工。

6 实施效果

该节点作法在本工程应用取得了较好的效果，未出现渗水或漏水现象，解决了抗浮锚杆的防水结构防水效果一般、稳定性差的技术问题，达到了提高抗浮锚杆的防水结构防水效果及其稳定性的技术效果。同样本节点施工方法在天津市宝坻区状元城小区，四川省成都市春天花乐园项目，北京市石景山区沁山水上品小区中有过成功的应用案例，均未出现渗水或漏水现象。

7 结束语

在实施过程中，该技术节约了施工工期，同时降低了单位支模的劳动力投入，拆模后基本达到清水混凝土外观质量效果，值得在今后的工程中进行推广，但是工具式组合模板对现场垂直运输有一定要求，前期策划中需充分考虑起重机械的吊装覆盖范围。
