巧用装置根治斜屋面端部与外墙相交处渗漏隐患

1   渗漏原因分析

斜屋面端部与外墙相交处渗漏隐患较大，斜屋面上雨水极易沿着斜屋面与外墙相交处渗入外墙保温层内侧，导致外墙面与保温层间空腔内有积水存在，会从外墙面防水构造薄弱处出现渗漏现象。

2   渗漏解决措施

（1）针对斜屋面与外墙相交处端部渗漏情况，解决此渗漏问题，须将斜屋面上的积水设法导出来，防止进入外墙保温内侧，故在斜屋面与外墙相交处设置导水装置（图1）。

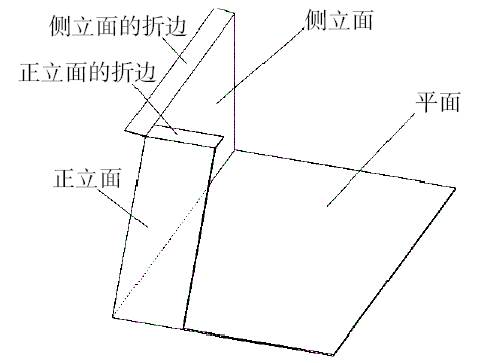

图1  导水装置示意（304不锈钢）

1–平面；2–侧立面；3–正立面；21–侧立面的折边；31–正立面的折边

（2）导水装置设计原理：做法为金属材料（如304不锈钢材质），具有耐腐蚀、耐久性，整体无缝焊接而成；该导水装置设置在斜屋面端部与外墙相交处，将斜屋面上的积水通过导水装置导到外墙保温外侧，彻底根治此部位渗漏问题。

3   导水装置施工方法

（1）在斜屋面防水层施工前安装此导水装置，将此导水装置安装在斜屋面端部与外墙相交处位置。

（2）将导水装置上构件1与斜屋面通过胶粘紧密结合。

（3）将导水装置上构件2与相邻外墙面通过胶粘紧密结合。

（4）施工防水层，将防水层上返至导水装置构件2和3上，紧密结合。

（5）将外墙保温层在防水层后施工，导水装置构件3宽度同外墙保温层厚度，构件3在外墙保温层内隐蔽，构件3作用为将斜屋面端部与外墙相交处积水导至外墙保温外侧。

本导水装置结构简单，施工方便，不影响建筑外立面效果，通过设置此导水装置，使得屋面防水层上的积水沿着外墙外保温外侧流出，不会进入外墙外保温内侧，彻底解决了渗漏的质量通病。
