深基坑护坡桩垂直安全防护施工技术

北京市通州区运河核心区04地块高层建筑地下3层，地上3~33层，建筑面积102 774㎡，为框架剪力墙+劲性结构，其基坑西侧护坡桩长23 m，桩距1.3 m，护坡长度达132 m，护坡桩顶设3 m高、370 mm厚的砖混结构挡土墙。

1  施工难点

（1）04地块基坑已于2017年7月全部挖至距坑底1 m处，后历时3年地下室部位未及时回填，护坡桩及桩间护壁结构长期外露，受环境影响。局部桩间护壁混凝土开裂，缝隙中长出小草与灌木，局部桩间土开裂滑落。

（2）由于基坑较深且坑内垫层已施工完成，基础结构抗浮锚杆密集，又受桩间钢腰梁、预应力锚索及护坡桩顶部挡土墙的影响，桩间土防护施工难度大。

2  主要施工措施

2.1  硬防护及钢管脚手架搭设与连接

施工前进行现场复测，确定脚手架搭设位置及相关参数。选用落地式双排钢管脚手架，架体基础位于肥槽底及挡土墙外侧，架体横距900 mm，步距1 500 mm，纵距1 500 mm，搭设至冠梁顶部以上1 200 mm。

每3步3跨设一道连墙件与护坡桩连接，护坡桩上植2根  10膨胀螺栓，并用150 mm×150 mm×6 mm钢板与  48钢管焊接形成连墙件。连墙件与脚手架立杆及横杆交叉点连接，底部每3跨设置一道抛撑。作业层满铺脚手板，外侧加设一道防护栏杆，如图1所示。

（a）

（b）

（c）

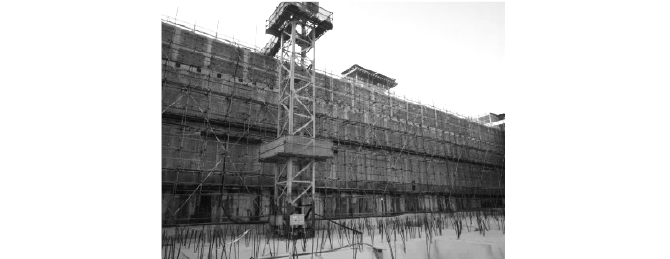

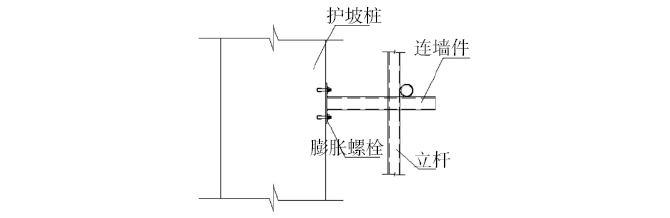

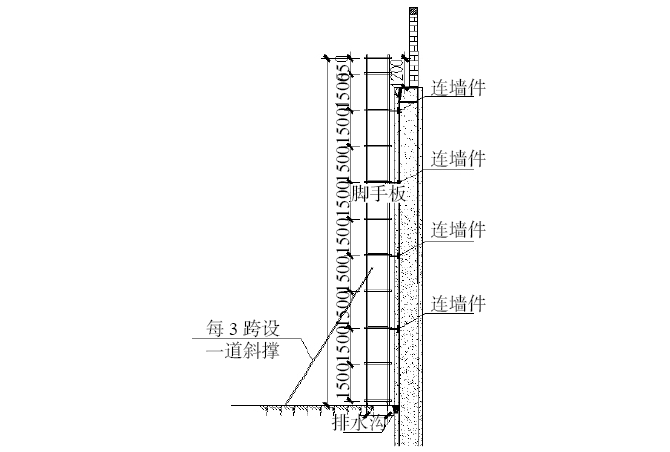

图1  防护脚手架示意

（a）脚手架侧立面；（b）脚手架外形；（c）连接构造

2.2  安全网柔性防护措施与连接

2.2.1  安全网铺设

安全网采用100 mm×100 mm双层大孔安全网由下至上连续兜封进行隔离防护，内外层大孔网错开放置，各层大孔网搭接不小于200 mm，并用14号铁丝绑扎牢固。

2.2.2  安全网连接

冠梁梁顶采用 12×100膨胀螺栓固定，间距1.5 m，膨胀螺栓下部设L50×5角钢，角钢另一侧预留  25孔洞供  12.5钢丝绳穿过与连接，大孔网与钢丝绳绑扎牢固，连接点间距不大于750 mm。护坡桩中部及底部也均用  12×100膨胀螺栓固定L50×5角钢，间距3 m（图2）。

（a）

（b）

（c）

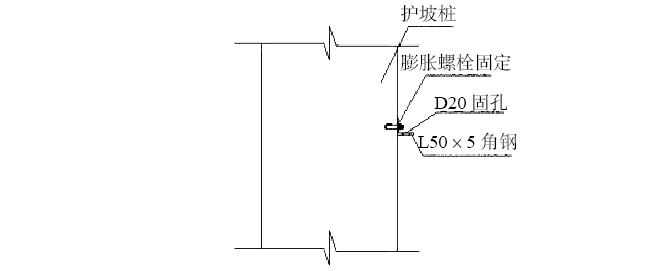

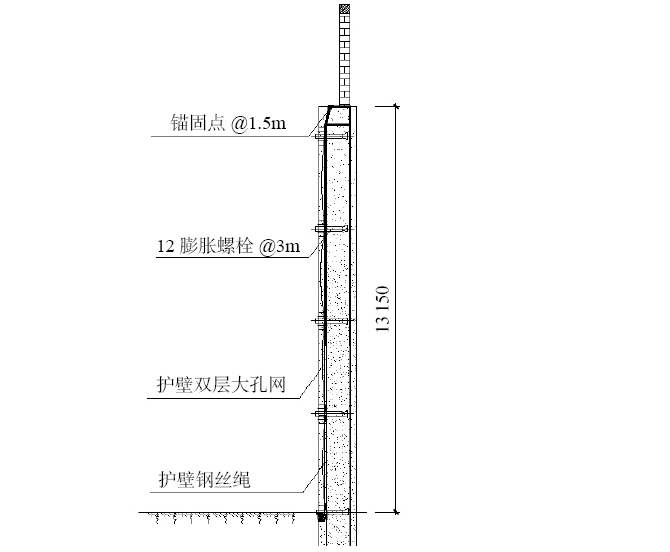

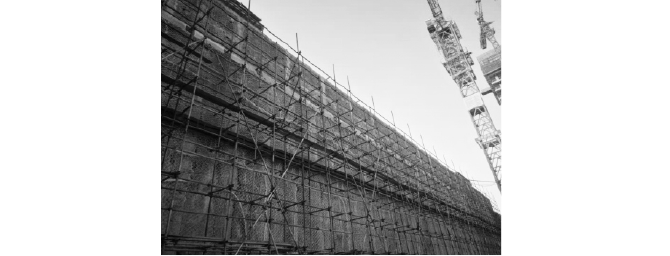

图2  安全网铺设与连接

（a）侧立面；（b）安全网铺设外形；（c）连接做法

3  质量安全措施

3.1  脚手架搭设安全措施

（1）搭设脚手架时，立杆垂直度及水平度须满足规范要求。

（2）脚手架配件质量与搭设质量应按搭设方案要求进行验收，确认合格后方可使用。

（3）脚手架荷载不得超过设计值，作业层上的施工荷载应符合设计要求，不得超载。模板支架、缆风绳、泵送混凝土和砂浆输送管不得固定在架体上，严禁拆除或移动安全防护措施。

（4）脚手架使用期间，严禁拆除主节点处的纵向及横向水平杆、纵横向扫地杆与连墙件，不得在脚手架附近进行挖掘作业。

3.2  安全网铺设与连接安全措施

（1）钢丝网应由上至下崩紧，不得松散、下坠。

（2）双层大孔网应错开50 mm，搭接长度不得小于200 mm。

（3）锚固点与大孔网连接应牢固，间距一致，上下左右须在一条直线上。
