中国古建筑改造工程中的机电施工技术

来源:admin  浏览量:  发布时间:2023-02-28 11:36:43

我国的古建筑多以木结构为主,随着文物保护意识的增强,越来越多的古建筑需要在修缮改造中融入更多的现代化建筑机电元素,以适应文物保护的需要,但现代机电元素的穿插往往与古建筑风格有悖,对古建筑特有的气质造成干扰和破坏,因此如何在不冲突的前提下,在充满古典韵味的古建筑里增加现代化机电元素,是需要重点考虑的问题。

1  古建筑通风空调系统施工技术

古建筑大殿、厅堂大多因空间高大且门窗闭合不严而导致舒适性较差。采用常规的空调送风方式很难达到满意的调节效果,且机组安放位置也存在问题,为保证四季舒适并与古建元素相协调,采用隐蔽式安装的方法迁移空调机组,利用屏风、栏栅等建筑内原有的装置进行遮挡;空调外机可迁移至不明显位置,四周增加与周围环境、装饰风格接近的保护性装置。

经多次气流模拟试验,最终确定采用VRV多联机空调系统,其球形喷口与百叶风口相结合的送风方式可满足高空间、大跨距条件下的环境舒适性问题。球形送风喷口角度可上调30°,使气流向上喷射以达到更长的送风距离。百叶风口与球形喷口相结合送风,使其与空间内气流流动速度相似。在机组的选型上,采用高静压超静音型空调机组,安装时采取消声减震措施,也可在机组上方加设隔声罩,隔绝机组运行时产生的噪声。

2  古建筑防雷施工技术

木结构古建筑高度较高,其屋顶多由琉璃瓦覆盖,沿屋脊安装的避雷带常因采用紧定式固定而破坏瓦面釉质,且不易安装牢固。为此采用经改良的新型防雷支架固定卡,解决了由于传统方式破坏瓦面釉质和支架固定不牢的问题。该固定支架由2部分组成,通过螺栓连接,支架半圆弧度与琉璃脊瓦弧度相适应,其支架底端的内弯曲面可紧密扣实脊瓦,达到固定效果,适用于所有古建筑琉璃瓦屋面的接闪带固定支架(图1)。


(a)     (b)

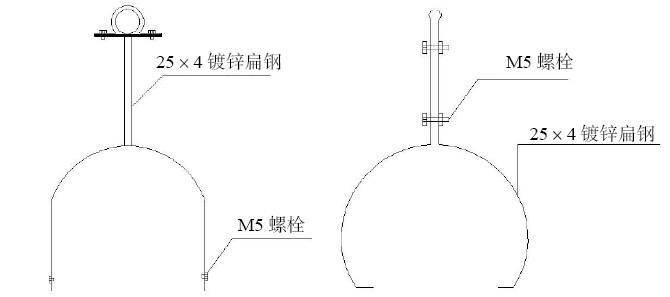

图1  接闪带固定支架示意

(a)常规支架;(b)新型支架

3  景观照明施工技术

目前很多古建筑需装饰景观照明,施工时应在不破坏古建原貌的前提下使其安装牢固。以古建楼阁檐画灯的固定方式为例,灯具选型应贴合古建整体色调,景观灯应随古建筑外形样式布置使其安装后浑然一体;灯具固定不允许采用打孔、钉钉等破坏性做法,可采用图2所示的样式,紧定式吊卡将灯具直接紧固在所需安装的木结构梁椽上。

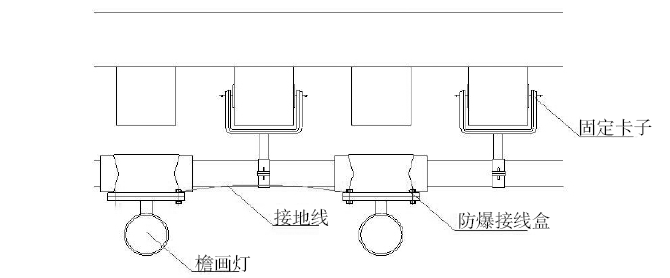

图2  檐画灯安装示意

4  消防预警施工技术

随着电能在古建筑中的广泛应用,电气火灾事故也在增多。中国古建筑多为木质结构,一旦发生火灾,损失将无法挽回。对此,采用早期消防报警系统,针对空气流动导致的多种威胁做出识别预警,该系统是基于空气采样的气体探测系统,可对环境进行有效的附加探测,对实时状态进行集中监控,且可集成到可编程控制器、空调系统、楼宇控制系统中,主动进行空气采样。

用于需考虑美观的场所时,可采用隐蔽式安装,成本极低,灾难发生时可实时通知主动报警,为消防和安防运行提供360°全方位的监督管理,通过强有力的控制及管理系统对事件进行可视化评估,快速响应启动自动及手动应急响应程序,并基于实时数据及时响应进行人为干预。

5  槽盒固定施工技术

我国古建筑多为木结构,在木结构上直接固定槽盒势必影响其使用寿命和外观,为避免破坏古建筑,确保进度,提高效率,降低成本,自主研制一种用于古建房屋的开口异型抱卡,该抱卡用于木质圆形主体上,如古建筑的椽子、柱,也可于吊装线槽、线管、小型静态设备等(图3)。


图3  异型抱卡平面示意

安装各类监控、灯具等用电设备沿结构布设明管或明线与古建元素不协调且不美观,对此采用定制随形线槽,其安装完成后外观美观且与古建筑浑然一体。该线槽安装可靠,成本低廉,适用于各类外观造型的管路、槽盒敷设(图4)。


(a)


(b)

图4  随形线槽

(a)槛窗随形线槽;(b) 抱柱随形线槽
