建筑技术丨高空吊顶安装连桥作业平台施工技术

为满足建筑使用功能，高空大跨连廊空间结构不断被应用在大型群体公建或双塔楼建筑中。其中高空外装饰吊顶施工具有交叉影响因素多、施工工序多、饰面效果要求高、高空作业难度大、安全系数低等特点。常规采用搭设满堂脚手架或曲臂作业车进行高空吊顶施工，存在适用性差、材料运输难度大、可操作性低、工效低等缺点。基于此，研究应用一种用于高空连廊吊顶安装的可快速拼装连桥作业平台。首先，可满足材料堆放、工人操作、检查验收的使用功能，施工安全可靠；其次，减少了对底部支撑结构板的荷载，充分利用上部结构连廊的承重，选用上部悬挂式的平台，结构安全有保障。再次，充分利用现有混凝土结构对平台进行稳固，抗风压能力较好。

1 工程概况

丰台区花乡樊家村劳动力安置用地项目是由8栋单体建筑和1座地下车库组成的大型公建项目，总建筑面积22.7万㎡。其中有两个13层的建筑单体，在顶层高空50.3 m处由高空钢结构连廊相连通，形成高空观景主题餐厅。高空钢连廊纵向跨度25.2 m，横向跨度16.8 m，连廊底部设计为钢龙骨、岩棉保温板及铝板吊顶装饰面。高空连廊下方为标高16.300 m的4层高门厅屋面，屋面至铝板吊顶间无任何结构可依托。

2 施工方案比选

综合比选落地式脚手架平台、悬挑脚手架平台、曲臂车等方案，提出了一种用于高空连廊吊顶安装的可快速拼装连桥作业平台，根据连廊结构特点，借助现有吊篮进行拼装搭桥，实现便于高空吊顶安装的操作平台。

3 工艺流程及技术要点

3.1 作业平台整体设计与计算

（1）作业平台设计荷载。作业荷载参考脚手架相关规范，考虑作业平台自重、脚手板自重、作业人员和器具材料荷载、风荷载，具体可根据工程使用情况确定相应荷载，主要对作业平台自重、选用的钢丝绳、悬挂吊点、总荷载进行验算。

（2）作业平台整体设计。整个连桥作业平台由多个小平台组合拼装而成，每个小平台由吊篮悬吊平台、悬挂机构、动力提升装置、脚手板、钢管、临边防护、安全绳构成。每个小平台长度可选用标准吊篮规格尺寸，即长6 m、宽0.7 m，也可结合实际情况调整吊篮尺寸规格。最后根据高空连廊底部外装饰构造规格确定每个小平台间距以及排布形式。

3.2 吊装孔预留

结合连廊底部铝板吊顶分格形式，在空中连廊平面图中绘制吊顶拼缝图。再根据吊篮规格尺寸，在图上标注出吊篮平面位置及吊装孔位，绘制吊装孔布置图。最后根据孔位布置图，在连廊楼板施工过程中预留楼板上预留  80的吊装孔洞。

吊装孔大小需保证吊装钢丝绳顺利贯穿。每个孔位的中心点应在铝单板拼缝线位置，以保证吊装钢丝绳垂直贯穿吊装孔和外装饰板拼缝。

3.3 悬挂吊点安装

每个吊装孔位安装1个悬挂吊点，每个悬挂吊点由方钢管、方木、配重块、钢丝绳卡组成。吊装钢丝绳绕过方钢管及方木，并用钢丝绳卡固定，因固定形式安装吊篮，吊装钢丝绳不设置安全弯。在方钢管与结构楼板之间垫设配重块，以分散吊装点的集中荷载。如图1所示。

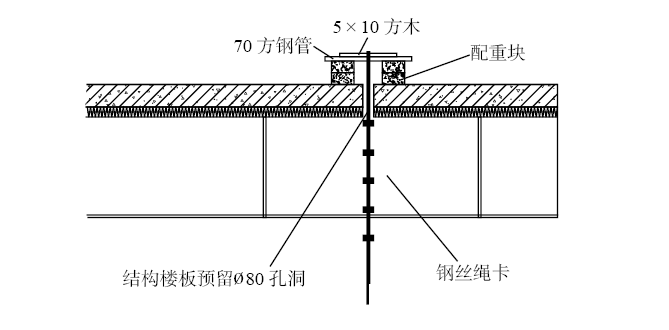

图1 悬挂吊点示意

3.4 吊篮提升

（1）吊篮组装。根据设计的作业平台规格尺寸，将分离的悬吊工作平台用螺栓连接在一起，安装提升机、安全锁、行程开关、紧固固定螺丝，调整好安全锁及行程开关触头，反应切实可靠。

（2）吊篮提升。每两个悬挂吊点为一组，每组吊点的吊装钢丝绳分别穿过两个吊装孔与地面上吊篮两个端部提升点连接。待安全钢丝绳、加强钢丝绳、重锤安装完成后，进行通电前后检查并整机试运行。验收合格后正式提升，缓慢提升至距工作面2 m的高度。各悬吊平台提升高度取决于平台作业面至空中连廊底部外装饰面操作空间以及空中连廊两端塔楼的楼层标高，以利于施工人员从两侧塔楼安全进入作业平台内，并有合理的操作空间。同理，按照编号顺序依次提升其他悬吊平台。

3.5 平台拼装

（1）平台板铺设。沿空中连廊跨度方向，在连廊底部设置生命绳，采取拉钢丝绳的方式，钢丝绳横向间距3 m，两端分别固定在1号楼、2号楼的钢梁上，中部增加1处吊挂点。所有吊篮悬吊平台提升到位后，在平台上满铺脚手板，用镀锌钢丝将脚手板与悬吊平台固定。脚手板搭接平铺时，将接头设在吊篮悬吊平台护栏处。脚手板应平铺、铺满，连接成整体，形成作业平台。相邻平台间连接如图2所示。

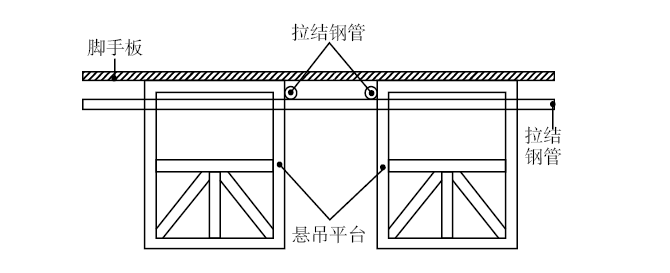

图2 相邻平台间连接示意

（2）平台拉结稳固。沿空中连廊跨度即垂直各悬吊平台长度方向横穿架子管，每处吊点设置1根，南北贯通，依次与同排悬吊平台上护栏方钢通过扣件连接固定，穿至两端主体结构位置时与主体结构柱抱框固定，其他平行排列悬吊平台同理。

垂直空中连廊跨度即平行各悬吊平台长度方向横穿架子管，依次与同排悬吊平台上护栏方钢采用扣件连接固定，其他平行排列悬吊平台同理。

（3）临边防护安装。在平台临边位置增加防护栏杆，防护栏杆主要由架子管构成。立杆焊接在吊篮框加固架子管上，第一道水平栏杆距作业平台0.6 m，第二道水平栏杆距作业平台1.2 m，分别用扣件与立杆固定，并在侧面设置挡脚板和密目式安全网。

3.6 平台施工作业

针对连廊底部吊顶安装，施工人员在平台上进行相应施工，可进行钢龙骨焊接、装饰板（铝单板）安装等作业。

施工材料及机具通过室内电梯倒运至平台临近的楼面，再由楼面倒运至平台对应的施工部位。吊篮平台施工中不允许出现集中荷载，荷载限值不大于1.5 kN/㎡，并在显著位置设置材料堆放标识牌，明确每种材料的堆放数量及要求。

吊顶装饰面板安装完毕，进行拼缝打胶工序。因吊装钢丝绳均贯穿装饰面板拼缝，为确保穿绳拼缝位置密封胶连续性，应提前策划打胶顺序。每完成一组拼缝，拆除一组悬吊平台，并在相邻平台上对已拆除平台顶部原穿吊装钢丝绳位置的拼缝进行打胶。依次类推，完成吊顶幕墙拼缝打胶。

3.7 平台监测

在作业平台内设置位移观测点，监测点设在平台的角部和四边的中部位置，采用视准线法，每天由专人进行监测、核对、反馈，直至施工结束方可停止监测。当监测数值比前次数值增长时，应进行连续监测，直至数值稳定。当出现平台发出异响、平台水平或标高异常变化、平台变形达到变形限值且有继续增长的趋势等危险征兆时，应立即组织施工人员通过安全通道有序撤离。

3.8 平台拆除

连廊底部吊顶安装完成、作业平台使用完毕后，核实悬吊平台编号并对平台进行拆除。先逐步拆卸平台上铺设的脚手板及架子管，根据悬吊平台编号按顺序降落，依次进行落篮、退绳、关闭电源、拆卸。平台拆除完毕，吊模采用灌浆料封堵楼板预留洞口。

4 结束语

高空连廊底部吊顶连桥作业平台施工技术克服了采用搭设满堂支架或曲臂车进行高空吊顶施工作业的各项不足，解决了材料运输及工作人员上下班的困难，为施工及管理人员提供了安全稳固的操作平台，操作便利，有效提高了高空吊顶的安装质量。较好地解决了高空吊顶安全系数低、隐患多、危险性大等问题。通过数据分析，相较于满堂支架法、曲臂车，该技术节省了台班费和部分人工费，缩短了施工工期，具有明显的经济优势，单个工程可节约成本20 %左右。通过丰台区花乡樊家村劳动力安置用地项目的顺利实施，取得了良好的经济效益和社会效益，经专家论证，该方案技术措施合理、先进，对今后类似项目施工具有借鉴作用。
