1 大坡度斜面混凝土介绍
所指大坡度斜面混凝土是指混凝土结构成活面与水平方向夹角大于45°的斜面混凝土(图1),如:斜屋面、楼梯斜板、集水坑和电梯井坑等结构下斜面垫层等,斜面混凝土因其所处位置特殊性,如施工质量控制措施不到位,会因混凝土流动性较大,导致混凝土振捣不密实,面层蜂窝、麻面、空洞等质量通病,甚至结构强度不合格,极易造成结构面渗漏或安全隐患等,本文以大坡度斜屋面和集水坑结构下斜面垫层为例,旨在研究大坡度斜面混凝土施工质量控制措施。

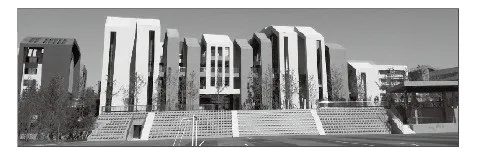

图1 大坡度斜面效果
2 大坡度斜面混凝土传统施工工艺
2.1 大坡度斜屋面混凝土施工
传统工艺都是支设板底单层模板,混凝土浇筑时,选择坍落度在120mm以下的、流动性不强的混凝土进行施工(图2)。

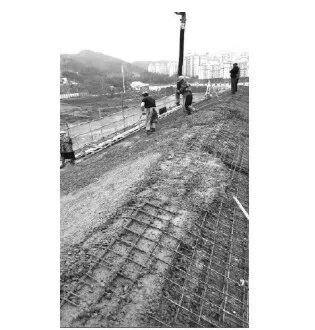

图2 传统工艺
施工隐患:由于坡度较大,混凝土会沿坡面向下滑移,浇筑质量较难控制,施工人员难以对混凝土进行振捣密实,面层平整度也难以控制到位,传统施工方法难以确保屋面混凝土结构板的施工质量和屋面整体防水效果。
2.2 集水坑结构下斜面垫层施工
由于集水坑位置一般在基底标高以下设置,集水坑周边坡面施工精度不易准确控制,且由于坡度较大,混凝土会沿坡面向下滑移,对施工造成不便,传统做法是将集水坑下斜面垫层变更为砌筑砖模进行施工如图3所示。
(a)
(b)

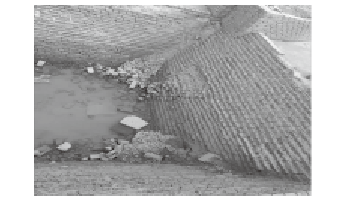

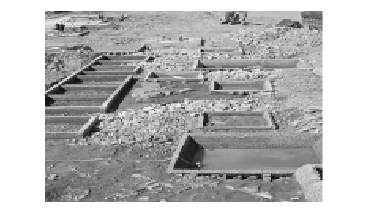

图3 传统做法示意
(a)示意一;(b)示意二
施工隐患如下。
(1)砖模施工工序繁杂,集水坑内须进行防水施工,砖模上须增加砌筑抹灰工序,导致施工工期和施工成本增加。
(2)砖模强度达不到混凝土垫层的强度,砖模边坡受挤压或扰动时,砖模容易被破坏。
3 大坡度斜面混凝土施工质量控制措施研究
针对以上施工隐患,结合大坡度斜面混凝土施工的具体情况,特研究以下质量控制措施。
3.1 大坡度斜屋面混凝土施工控制措施
由于斜屋面坡度较大,建议对大坡度斜屋面混凝土板进行双面支模,即把斜屋面板看成一个倾斜的剪力墙,对板面两层进行模板支设,有利于混凝土振捣密实,结构断面尺寸准确,表面平整度控制到位,能确保屋面混凝土结构板的施工质量和屋面整体防水效果。
3.2 集水坑结构下斜面垫层施工
参照大坡度斜屋面板施工控制措施,建议对集水坑结构下斜面板垫层上部进行支设模板施工(图4),有利于坡面混凝土振捣密实,做到混凝土面层一次成型,直接达到防水基层施工条件,模板及支撑系统可以重复循环利用,节省了施工工期和节约了施工成本。
图4 支设模板设计示意
3 大坡度斜面混凝土施工成型质量效果
大坡度斜屋面混凝土施工质量效果如图5所示。

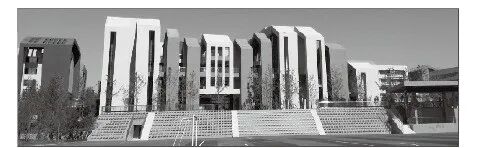

图5 施工质量效果示意
水坑结构下斜面垫层一次成型质量效果如图6所示。

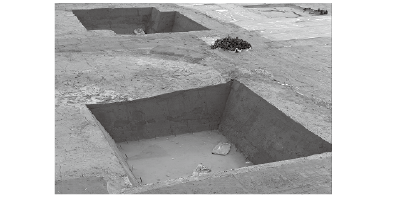

图6 成型质量效果示意
摘自《建筑工人》2023年2月,陈现亮
