一种组合紧定式套件固定楼板预留套管防护装置

一种组合紧定式套件固定楼板预留套管防护装置，包括盖板、燕尾丝钉和若干个螺丝；对预留套管进行固定时，螺丝与模板固定连接，螺丝置于预留套管内侧对预留套管进行定位，预留套管上设有盖板，燕尾丝钉穿过盖板与模板固定连接。本装置对于预留套管固定简便，防护到位，具有较好的施工安全性与经济性。组合紧定式套件构造简单、固定牢靠、拆装快捷、新颖实用，可反复利用。施工时不需要使用铁钉、铁丝、泡沫板和塑料胶带等材料，该方法安装简便、可循环利用、预留洞口无遗留铁钉，具有美观、经济效益明显的特点，在未来的建筑安装施工领域必将有广阔的发展空间和应用前景。

1   技术领域

本装置属于建筑施工技术领域，具体涉及一种组合紧定式套件固定楼板预留套管防护装置，适用于建筑结构楼板中各种规格型号预留套管（一般直径不大于300mm)，包括镀锌钢管、PVC预留套管等，组合紧定式套件可随工程进度进行周转施工。

2   应用背景

在建筑给水、排水及采暖工程施工过程中，通常会遇到不可避免的卫生器具、设备及管道预留孔洞的问题，尤其在厨卫或管道较为集中的小区住宅、医院、酒店旅馆等同类型建筑施工结构阶段，此类孔洞预留的特点是规格集中、预留及防护工作量大、施工烦琐。常规使用铁钉、铁丝、泡沫板和胶带等材料固定和防护预留套管，但涉及铁钉、铁丝、塑料胶带等辅材消耗及后期清理工作，成本较高且费时费力。

3   技术方案

为解决上述技术问题，本装置打破常规使用铁钉、铁丝、泡沫板和胶带等材料固定和防护预留套管，而是采用预留套管内部内置定位自攻螺丝，用燕尾丝钉和盖板组成的组合紧定式套件固定预留套管，对于预留套管固定简便，防护到位，具有较好的施工安全性与经济性。

具体技术方案如下：一种组合紧定式套件固定楼板预留套管防护装置，包括盖板，燕尾丝钉和若干个螺丝；对预留套管进行固定时，螺丝与模板固定连接，螺丝置于预留套管内侧对预留套管进行定位，螺丝呈对称分布，预留套管上设有盖板，燕尾丝钉穿过盖板与模板(楼板模板)固定连接。盖板为模板块(材质同楼板模板)，厚度为1215mm；预留套管的内侧壁与螺丝接触，螺丝为自攻螺丝，预留套管固定于盖板与模板之间，燕尾丝钉还可以由自攻螺丝代替。

4   具体实施方式

一种组合紧定式套件固定楼板预留套管防护装置，包括模板块，燕尾丝钉5和4个对称分布的自攻螺丝，如图1所示，当对预留套管3进行固定时，自攻螺丝与模板1固定连接，预留套管3的内侧壁与自攻螺丝接触，自攻螺丝对预留套管3进行定位，预留套管3上设有厚度为15mm的模板块，燕尾丝钉5穿过模板块与模板1固定连接，使预留套管3 固定于模板块与模板1之间。组合紧定式套件固定楼板预留套管防护装置固定预留套管3的施工方法包括如下步骤：1）在模板1上确定预留套管3中心点；2）安装预留套管3的内置定位自攻螺丝；3）安装预留套管3；4）在预留套管3上放置模板块，燕尾丝钉5穿过模板块与模板1固定连接；5）多层套管校正。当土建完成混凝土浇筑，达设计强度50％时，拆除组合紧定式套件固定楼板预留套管防护装置。图1为本装置固定预留套管示意。

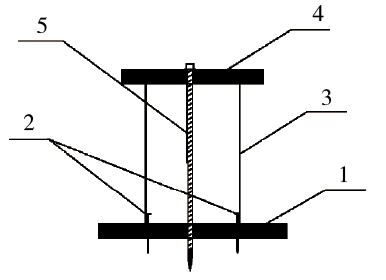

图1  固定预留套管示意

1–模板；2–螺丝；3–预留套管；4–盖板；5–燕尾丝钉

5   实施效果

本装置充分利用了燕尾丝钉和自攻螺丝的紧定作用，同时利用废旧模板块防护，相对于传统套管防护结构具有以下优点。

（1）操作简便、固定牢靠：安装时只需定位紧定，无需其他辅材，单人操作2min内即可完成全部安装，固定牢固性好。

（2）降本增效、效益可观：组合紧定式套件，能反复利用，后期不需要清理棚顶铁钉及胶带，节省该部分人工费。

（3）节能环保、高效低碳：此种作法替换传统作法中塑料胶带和泡沫板封堵，既节省了消耗材料的使用，又减少了铁钉、铁丝、塑料胶带等辅材消耗及后期清理工作，同时废旧木板块得到了有效利用，实现了环保节能、绿色施工。

（4）适用广泛、前景广阔：广泛适用于各种建筑工程的结构施工阶段，尤其应用于住宅、酒店等套管预留工程量大的建筑体效果更佳。
