框支结构钢筋安装要点

在高层建筑中，由于建筑物需要满足大空间使用要求，部分结构的竖向构件不能连续设置，因此需要设置转换层。部分不能落地的柱、剪力墙构件就需要在转换层的梁上生根，这样的梁称作框支梁，支承框支梁的柱则称为框支柱。框支柱、框支梁的钢筋工程施工技术要求有别于普通框架柱、梁钢筋工程的施工技术要求。

1   框支柱钢筋安装要点

框支柱是支承框支梁的承重构件，且要承载上部结构的动、静荷载及其他荷载，在水平荷载的作用下，转换层上下结构的侧向刚度对构件的内力影响比较大，所以框支柱的截面尺寸就要比普通框架柱稍大，钢筋的配置也要相应增大。在有抗震设防要求时，抗震等级应比原有主体提高一级。柱的纵向受力钢筋宜采用机械连接接头，柱纵向受力钢筋的连接构造要求同抗震框架柱，同一截面内钢筋连接截面面积不应超过50%。同时，要加强机械连接接头的质量控制，在施工现场由监理见证取样后，送有相应资质的试验单位进行检测。

当有抗震设防要求时，箍筋应采用复合螺旋箍或井字复合箍，箍筋直径应不小于10 mm，间距不应大于100 mm和6倍纵向钢筋的较小值，并应沿柱全高加密。框支柱的封顶构造要求如图1所示。

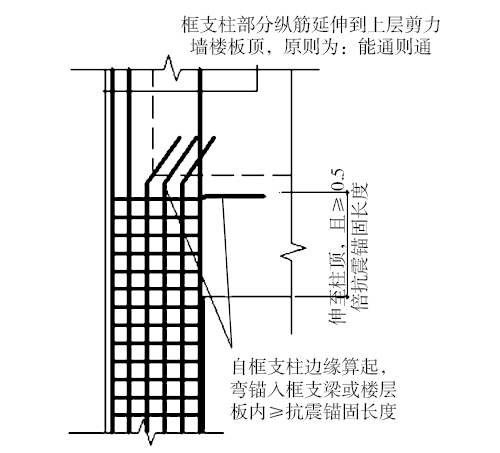

图1 框支柱封顶节点示意

2   框支梁钢筋安装要点

对于框支梁的边支座构造（图2），底部纵向钢筋要伸至梁上部纵向钢筋弯钩内侧，要与上筋的弯钩间隔不小于25 mm，且不小于主筋的公称直径，纵向钢筋的平直段长度要不小于0.4倍基本锚固长度，端部弯折长度要不小于15 d，当底部纵向钢筋有下二排时，二排钢筋要间隔25 mm且不小于纵向钢筋的公称直径；顶部纵向钢筋要伸至对边柱纵筋内侧，锚入平直段长度要大于0.4倍基本锚固长度，弯钩与柱纵筋间隔不小于25 mm，且不小于梁向纵筋的公称直径，弯钩的长度要伸至梁底向下不小于抗震锚固长度，当顶部设有二排纵向钢筋时，要伸至上一排纵向钢筋的内侧，弯钩间隔上一排纵筋内侧不小于25 mm，且不小于纵筋的公称直径，弯钩长度不小于15 d。当框支梁顶或底部设有二排或二排以上纵向钢筋时，纵向钢筋层间要设置间距不大于1.5 m，直径不小于25 mm，且不小于公称直径的施工垫铁或预制水泥条，长度为梁宽减2个保护层厚度，以确保二排钢筋间的层间距离。

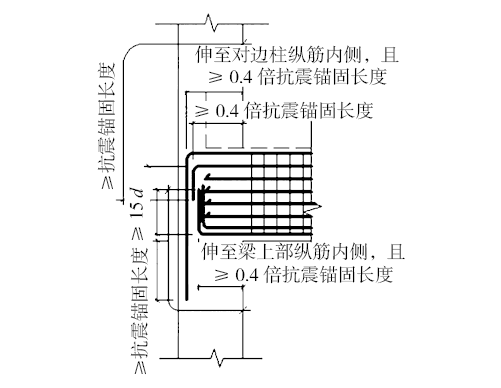

图2 框支梁边支座节点示意

框支梁的纵向受力钢筋连接宜采用机械连接接头，底部纵向受力钢筋连接部位宜设在支座处净距1/4区域内，顶部纵向纵向受力钢筋连部位宜设在距中1/3范围内。同一截面内接头钢筋的截面面积不应超过全部截面面积的50%，顶部钢筋的接头位置应避开上部墙体开洞部位和梁上托柱及受力较大部位。

梁侧面的受扭钢筋搭接长度为抗震搭接长度，总锚固长度应不小于抗震锚固长度，在直锚时应不小于0.5倍柱宽+5 d，当直锚不足时可弯锚，要伸至梁纵筋弯钩内侧，且水平段的长度不小于0.4倍基本锚固长度，弯折长度要不小于15 d。受扭钢筋在直径不小于16时，宜采用机械连接接头，其余可采用搭接连接。

框支梁箍筋的加密区域为不小于0.2倍梁的净跨长度，且不小于1.5倍的转换层高，对于框支梁上部的墙体开洞部位，梁的箍筋应加密配置，加密区范围可取墙边两侧各1.5倍转换层高度。框支梁的拉筋直径不宜小于箍筋两个规格且直径要不小于8 mm，水平间距为非加密间距的2倍，竖向沿梁高间距不大于200 mm，上下相邻两排拉筋错开设置，拉筋两端呈135°弯钩，弯钩平直段长度要不小于10 d。

要加强框支结构的混凝土保护层厚度的控制，框支柱的混凝土保护层厚度控制，要用带绑扎丝的水泥预制垫块，每面不少于2块，纵向间距不大于1 m；框支梁底部的水泥预制垫块，要设置在梁的箍筋下面，当梁宽超过400 mm时，每排不小于3块，间距不大于1 m均匀布置，同时在梁的两侧也要布置带绑扎丝的水泥预制垫块，确保混凝土最小保护层厚度的正确性。

3   框支梁上部构件的技术要求

在框支梁的上部有端柱、剪力墙边缘构件和剪力墙墙身竖向分布钢筋的插筋时，柱或边缘构件纵向钢筋的锚固长度要不小于1.2倍抗震锚固长度，墙体竖向分布钢筋的锚固长度要不小于抗震锚固长度；对于边缘构件在梁内锚固部位要布置间距不大于500 mm且不少于2道非复合箍，墙体部位在框支梁内锚固部位要设置间距不大于500 mm且不少于两道同上部的水平分布筋和拉筋。对于墙体的甩筋，要考虑到竖向构件的分布钢筋机械连接或搭接连接的构造要求，要正确设置接头的部位和区域，剪力墙竖向分布钢筋按底部加强区的构造要求设置。

要严格按照规范和国家标准图集要求，做好框支柱、梁结构的钢筋安装，把好施工质量关，增强和提高全员施工质量意识
