一种临边防护栏杆固定底座

1   技术背景

在建筑工程施工过程中，外围护墙中预留的门窗洞口，为了避免发生坠落等安全事故需要做临边防护。在建筑工程中，一般采用两种方法。一种是采用定型化临边防护，缺点是遇到洞口尺寸大于2 mm以上的临边防护，使用不便，且工程制作成本增加；另一种方法是采用防护栏杆进行防护，虽然节约成本，但是难以在墙体上固定，增加施工难度。

2   工具组成

临边防护栏杆固定底座包括底板1、固定套筒2、夹紧件、固定盖9和加固板4。

如图1、图2所示，底板1为一圆形板，定义底板1的轴线方向为前后方向，底板1上开设有四个沿前后方向贯穿底板1的膨胀螺栓孔3，各膨胀螺栓孔3在底板1的圆周方向上均匀分布，膨胀螺栓孔3用于穿设膨胀螺栓以将底板1固定在墙体上。膨胀螺栓孔3为弧形长孔，以方便调整膨胀螺栓在膨胀螺栓孔3中的位置，从而方便将底板1固定在墙体上的不同位置处。

图1  临边防护栏杆固定底座的结构示意

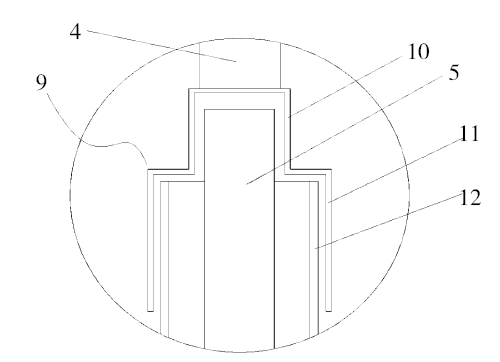

图2  A处放大示意

注：1-底板；2-固定套筒；3-膨胀螺栓孔；4-加固板；5-竖直段；6-第一弧形段；7-第二弧形段；8-连接段；9-固定盖；10-限位段；11-内螺纹段；12-螺纹套筒

固定套筒2同轴设置在底板1的后侧面上，固定套筒2的径向上设置有螺纹套筒12，螺纹套筒12的轴线沿上下方向延伸布置，螺纹套筒12贯穿固定套筒2对应位置处的筒壁，螺纹套筒12外周面上设置有外螺纹。

加固板4设置有四块，四块加固板4绕固定套筒2圆周方向均匀分布，并且四块加固板4和四个膨胀螺栓孔3在底板1的圆周方向上交错布置，从而充分利用底板1上的空间，节省材料，降低施工成本。加固板4为直角三角形板，加固板4的两条直角边分别与固定套筒2和底板1固定连接在一起。

夹紧件包括上夹紧件和下夹紧件，上夹紧件包括第一弧形段6和沿上下方向连接在第一弧形段6径向上的竖直段5，竖直段5插入螺纹套筒12内，下夹紧件包括第二弧形段7和连接段8，连接段8沿上下方向延伸并且固定连接在固定套筒2的内筒壁上，第一弧形段6和第二弧形段7均为沿前后方向延伸的弹性板，并且第一弧形段6所在圆的直径大于第二弧形段7所在圆的直径以使第二弧形段7处于第一弧形段6内部，第一弧形段6和第二弧形段7之间形成用于夹紧防护栏杆的夹紧空间，同时在防护栏杆放置在第一弧形段6和第二弧形段7之间且上夹紧件向下移动时，第一弧形段6与固定套筒2内筒壁抵触从而向内变形，第一弧形段6向内变形接触第二弧形段7且继续向下移动时，第一弧形段6夹紧第二弧形段7也向内变形，从而夹紧设置在第一弧形段6和第二弧形段7之间夹紧空间内的防护栏杆。

固定盖9包括内螺纹段11和限位段10，内螺纹段11螺纹连接在螺纹套筒12上，限位段10上端封闭，限位段10设置在内螺纹段11上方并且与竖直段5尺寸适配，以在水平方向上对竖直段5进行限位，防止临边防护栏杆固定底座在使用时竖直段5在水平方向上发生晃动，保证防护栏杆的稳定性。

3   总结

临边防护栏杆固定底座在使用时，操作简单，只需要旋拧固定盖即可使夹紧件夹紧防护栏杆或松开防护栏杆，方便防护栏杆的安装和拆卸，并且还能够多次循环使用，同时由于第一弧形段和第二弧形段采用弹性材料制成，使得第一弧形段和第二弧形段能够根据防护栏杆尺寸调整第一弧形段和第二弧形段之间所形成的夹紧空间大小，进而使得该临边防护栏杆固定底座能够夹紧不同尺寸的防护栏杆。
