多功能楼板马凳的妙用

现浇混凝土楼板施工中会采用各式各样的马凳，有焊制的钢筋马凳、弯制的钢筋马凳和水泥预制马凳等。在现浇混凝土楼板中，马凳主要起支撑楼板顶部钢筋网片，确保钢筋在混凝土顶部最小保护层厚度的作用，一般采用水泥预制马凳或弯制的钢筋马凳。

1   常见问题

为做好楼板钢筋的成品保护，避免楼板混凝土浇筑时踩踏楼板钢筋，就要搭设浇筑混凝土时使用的临时施工平台；为了有效控制楼板混凝土的厚度，在墙、柱钢筋上设置标高基准点，拉水平线控制楼板厚度，但对于跨度不小于4 m的现浇混凝土梁、板，其模板应按设计要求起拱，仅拉水平控制线还不能达到楼板厚度要求，就要采用在起拱部位设置控制点的方法；为确保钢筋上混凝土保护层最小厚度的正确性，必须设置马凳加以控制。

2   新型马凳设计

针对楼板混凝土浇筑的质量通病，经过综合考虑分析，决定焊制多功能钢筋马凳以克服浇筑混凝土楼板的质量难题。通过设计多功能马凳，质量通病得到了有效解决。

根据混凝土结构工程施工质量验收规范的要求，对钢筋混凝土的最小保护层要求，为了钢筋网片成品保护和控制楼板厚度的需要，焊制新型的钢筋马凳（图1）。

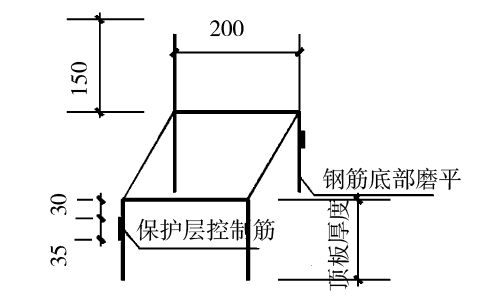

图1    钢筋马凳制作示意

3   新型马凳的特点

（1）马凳的制作。焊制钢筋马凳的材料选用直径不小于14 mm的钢筋，截面尺寸为200 mm×200 mm，以能放置跳板为宜，混凝土浇筑施工在跳板上行走，不得在钢筋网片上踩踏，以保证顶部钢筋在混凝土中的正常位置。

（2）马凳的高度。马凳高度即为现浇混凝土楼板的厚度，在楼板钢筋绑扎完成后，均匀布置马凳，特别在起拱板块的中间部位必须放置一张马凳，以保证在刮平、第一遍收光时，板块的任何部位都能满足楼板厚度的要求，以确保楼板厚度的正确性。

（3）钢筋混凝土保护层厚度控制。根据钢筋混凝土保护层最小厚度的要求和顶部双向钢筋的直径之和，在对称马凳腿的外侧相应位置，确定焊接直径不小于18 mm、长度为35 mm短钢筋（图2）。马凳放置时把顶部双向钢筋搁在焊制的短钢筋上，确保顶部钢筋混凝土最小保护层厚度的正确性（图3）。

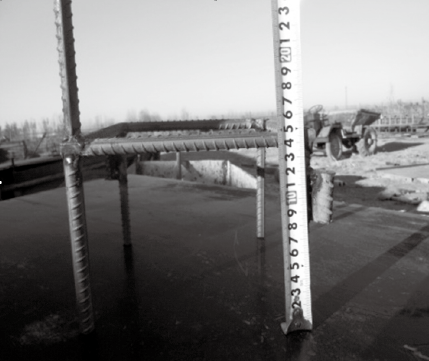

图 2 钢筋马凳实样

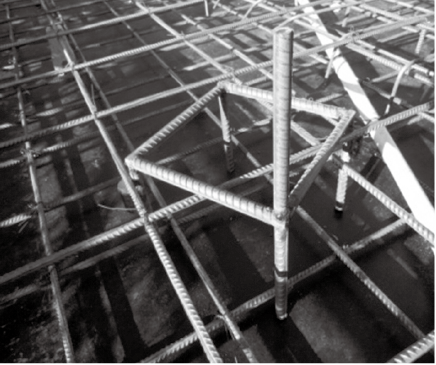

图3 马凳安装实例

（4）马凳的加工。马凳腿高度要正确无误，对腿的底部要磨平且保证在放置时平稳，防止在混凝土浇筑时发生倾斜，而造成楼板标高偏差，影响楼板厚度的正确性。在马凳腿的上部再接焊上150 mm高钢筋，以便在混凝土中寻找和移除马凳。

4   马凳的安装

（1）马凳的布置间距。要满足混凝土临时操作平台的搭设需要，当跳板长度为4 m时，马凳一般按1 800 mm间距布置，跳板两端搁置长度为200 mm，在两张马凳的中间增设水泥马凳，以控制顶部钢筋网片的最小上保护层厚度，或根据现场跳板的长度布置马凳的间距。

（2）安装顺序。钢筋马凳和水泥马凳在整个楼面都要按需同时布置完成，跳板的布置按浇筑混凝土的进度需要，跳板可周转循环使用，在混凝土振捣完成刮平之前，把跳板往后移动，在新的施工段上重新搭设临时混凝土操作平台（图4）。

图4 临时操作平台实样

5   马凳的移除

在混凝土初凝前刮平完成后，在第一次抹光的同时把多功能马凳取出，清洗干净，待下次再用。
