桥梁狭窄间隙水平移动装饰工具车

1   技术领域

本实用新型属于桥梁工程装修施工领域，涉及一种可就地加工、制作简单、经济、可长期使用，能够在已完成的相交叉的桥梁间隙对桥梁护栏两侧进行装修施工的水平移动装饰架。

2   背景技术

目前，大型公共建筑采用开放式设计，通过设置悬挑平台和栏板来增加公共建筑与外界的联系，丰富建筑物层次感和空间效果。而大量的栏板位于不同轴线立面之间，栏板下部多不设置墙体，采用传统的吊篮架进行栏板立面装修施工，栏板装修面积小，吊篮架拆装组合次数多，费工耗时。采用槽钢、角钢现场焊接制作混凝土栏板水平移动装饰架，利用设置在架体上的滚轮，将附着于栏板上的装饰架实现水平滑动，从而大幅提高栏板装饰施工效率。

在桥梁护栏装饰工程中，经常遇到立交桥的匝道相互交叉以及上、下幅引桥并列的情况，通常桥梁较高，桥梁护栏之间的间隙较小，同时装饰施工往往在钢管架体拆除以后进行，如果再搭设装饰脚手架，往往费用较大，不经济。目前，施工现场常常使用长臂装饰车进行装饰施工，但由于桥梁沿路往往车流量较多，所处位置的下方不利长臂装饰车伸展大臂，且顺桥梁走势，需要频繁地支设，进行多次移动，人员上下频繁，造成费工耗时，大大降低了装饰的施工效率。

3   实用新型内容

针对现有技术中存在的问题，本实用新型的目的在于提供一种可以就地加工、制作简单、节约费用、长期使用，能够在已完成的相交叉的桥梁间隙对桥梁护栏两侧进行装修施工的水平移动装饰架。

所述桥梁狭窄间隙水平移动装饰工具车包括10号方钢管焊接而成1.2 m和0.6 m高2道操作平台架体，所述10号方钢管焊接而成操作平台架体下搭满50 mm厚的木架板，所述10号方钢管焊接而成操作平台架体与10号方钢管焊接而成上下通道护身的爬梯，所述10号方钢管焊接而成上下通道护身的爬梯中间部位与2个成品固定方向的橡胶滚轮通过U形螺栓可靠连接，所述10号方钢管焊接而成上下通道护身的爬梯通过10号方钢管焊接而成的桁架体系进行连接，所述的10号方钢管焊接而成的桁架体系另一端通过螺栓连接有10号方钢管焊接而成的配重系统，所述的10号方钢管焊接而成的配重系统上放置重量为操作人员和操作架体重量2倍的配重砂袋，所述的10号方钢管焊接而成的配重系统下焊接6 mm镀锌钢板，所述的6 mm镀锌钢板下焊接4个成品万向橡胶滚轮，所述的4个成品万向橡胶滚轮设置锁闭系统。

提供的桥梁狭窄间隙水平移动装饰工具车制作材料简单，通过焊接形成操作系统和配重系统，占地面积小，在基本不影响桥梁交通通行的情况下，即可完成桥梁侧边的装饰施工，通过在配重系统上堆放足够的重物，安全性提高，一人即可推动，方便移动，加快施工进度，同时，配重系统和操作系统可以拆卸，方便组装和拆卸，运输方便（图1）。

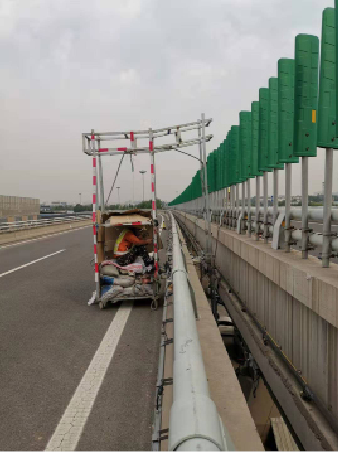

图1  工具车现场照片
