深化设计管理在创新创效中的应用

当前国内的中外合资项目中，总承包单位从建设方接收到的图纸多为国外初步设计，因设计图纸不完善，为满足施工需要，总承包单位将图纸本地化，这一过程便是深化设计，其目的一是有助于各专业间协调配合，共同推进项目实施；二是提高经济效益，加强深化设计管理，不仅有利于项目实施控制，也有利于成本管控。

科技创新创效是通过设计优化、施工组织设计（施工方案）优化、创新技术应用和科技成果转化等手段实现科技助推施工效率、提高实体质量、降低建造成本的目标，更好地服务企业高质量发展。

1  深化设计管理平台

随着信息化的发展，数据资产已逐步成为最具价值的无形资产。在数据资产中，包含大量文档资料（非结构化数据），已占到所有数据量的80%以上，包括文本文件、数据表单、演示文稿、图片、网页、设计图纸、各类视频文件、电子邮件及其他与应用相关的文件。然而多年来企业的文档使用、管理、安全级别等未发生明显变化，它们分布于PC终端、U盘/移动硬盘、文件/FTP服务器和各种业务系统中，形成了多个数据孤岛，不便于安全保护、分享、共享，无法有效提升办公和生产效率。

针对陈旧的文档管理缺陷，北京某大型主题乐园项目预计有6万张深化图纸需进行审批，工作量大、任务繁重。

为了适应国际化工程建造，简化繁杂的管理流程及文件交互，各参建单位共同使用了国际上建筑行业应用较为广泛的Aconex系统。该系统的核心功能是可完成参建各方在系统上的信息传递。本项目利用其强大的技术支持，构建一整套工程信息平台（ACONEX），以方便施工方、业主、监理、设计等多个单位的沟通，促进办公事务管理效率。

本项目由施工总承包单位管理的专业分包有近10家单位，如何做到便捷的信息传递也是组织管理的重点。

开工前经充分调研市场，引入EBIM云平台，用于提升项目内部管理水平与标准，目前EBIM平台已成为总包单位重要的管理工具。借助EBIM等移动互联网技术实现了现场协同管理。

2  建立深化设计创新创效团队

自主创新被称为现代施工生产的主流导向，在市场上占据强有力的竞争地位，其核心在于创新。创新的关键是人，员工素质的提升即核心竞争力的提升，因此建立科技创效、创新组织架构，加强人员培训力度，提升员工的综合能力和素质，是科技创新工作的重中之重，其目的是所有技术人员和深化设计人员了解本项目科技指标及科技任务，激发员工开展技术研发、技术攻关的热情，使科技工作成为基层员工常态工作中的一部分，形成全员参与气氛。

本工程实行国际通行的以深化设计、采购、施工、竣工验收为一体的全过程施工总承包管理模式，专业多、协调力度大，对项目成本、进度和质量风险、管理风险均有较高要求。由于设计水平的提高，创意团队增多，创新性提高，导致实际施工无法适应。深化设计人员进行施工图设计时，对原设计有不合理之处及时提出设计方案，设计人员接受了优化方案并按要求修改施工图，不仅为项目增加了效益且施工方便，进度快，节能环保，社会效益和经济效益显著。

3  深化设计管理的应用

3.1  狗屋设计优化

本工程共有50多个“狗屋”或“狗洞”，均为防水薄弱点，项目部针对此问题进行深化设计优化，通过在屋面搭设“小房子”将竖向洞口改为水平向（图1），避免了薄弱部位的漏水隐患，防水效果良好。

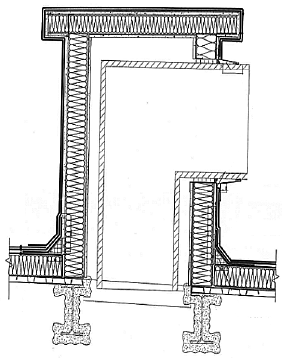

图1  狗屋节点改进做法

3.2  优化外立面深化设计

哈迪板具有防火不燃、板面平滑、隔热隔声、质轻耐震、防水防潮、高强抗压等特点。将主题抹灰外立面改为哈迪板外立面设计，采用单层15 mm厚基层水泥板经防水处理后再进行外立面装饰哈迪板。该工艺比主题抹灰更简便易行，可控性更强，可在冬期施工；与主题抹灰相比，哈迪板安装省时省工且验收方便（图2）。

（b）

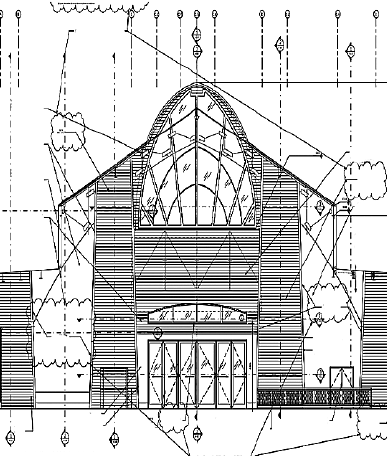

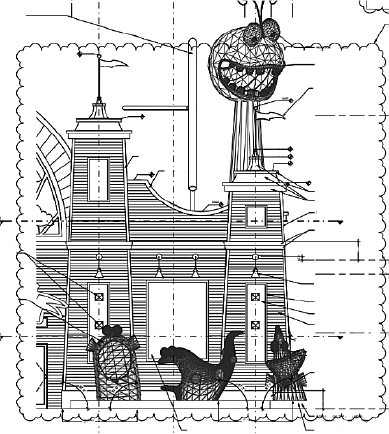

图2  哈迪版外立面（计算机截图）

（a）外立面1；（b）外立面2

3.3  机电深化设计优化

（1）机电BIM深化设计时应用 BIM正向设计技术对骑乘、演艺等系统进行施工图设计，以提高设计图纸的深度和精度，提高施工准确率，节约工期。

（2）应用BIM与缩微模型结合，对假山等大型演艺结构上的音响、灯光等声光效果进行模拟及定位，提升了设计效率和施工可实施性，保证了预期的声光效果（图3）。

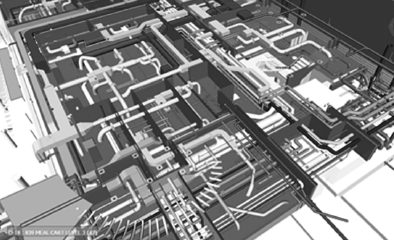

图3  综合模型整合（计算机截图）

（3）文旅项目电气系统繁多，受建筑空间限制大量管线需要暗埋敷设，为符合游乐演艺设备高标准的定位要求，暗埋管线管口定位须十分精确。对此应用BIM技术结合建筑结构和布景设施等信息对地下管线进行综合排布，确定管线路由、标高和管线出管位置（图4）。

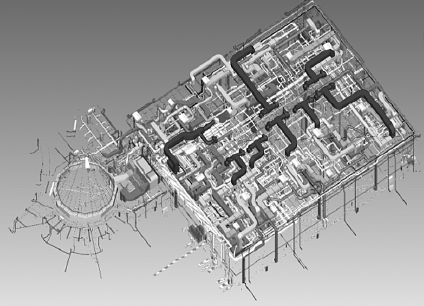

图4  管线排布（计算机截图）

3.4  钢结构节点设计优化

本工程有IFC蓝图1万余张，需进行深化设计的图纸有6万余张，钢结构图纸总上线张数28 517张，例如201单体假山总重2 500 t，杆件9 400根，为此投入深化设计人员9名，用时190余日出图近8 900张，通过BIM模型进行钢结构优化。

例如，优化方案一：优化前空间杆件交叉多，分布不规则，加工与安装难度大；经优化，合理布置主梁、次梁、立面撑和平面撑，满足了加工和施工需求（图5）。

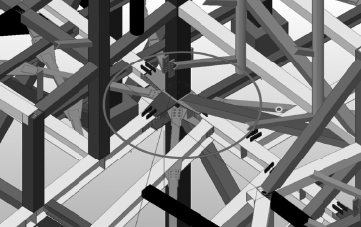

图5  综合模型整合（计算机截图）

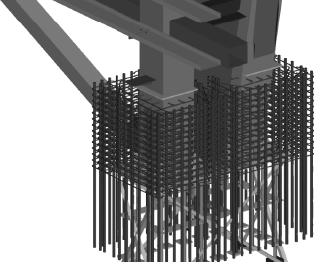

优化方案二：优化前柱脚钢筋密集且与钢结构斜撑碰撞；经优化修改斜撑节点，调整钢筋定位，在柱脚板预留钢筋孔，解决了钢筋排布问题（图6）。

4  结束语

北京某大型主题乐园施工中，通过加强深化设计管理，应用Aconex系统促进项目办公事务管理效率提升，应用EBIM平台等移动互联网技术建立协同工作平台，实现了多专业数据共享和安全质量标准化管理。通过互联网移动数据平台自动生成及汇总工程量数据，在EBIM平台上申请，后台即可实现自动查询、汇总。通过建立深化设计管理制度，优化节点，在设计过程中进行多层次的控制和管理，从进度、质量、成本、信息管理等方面进行对比，实现了创新创效的目标。
