【BIM技术案例】永州两中心项目BIM应用
来源：admin 浏览量： 发布时间：2017-04-06 08:45:13
永州市“两中心”项目一期（政务服务中心）位于湖南省永州市滨江新城迎宾路与永州大道交汇处。项目一期总建筑面积83555.54㎡，其中包含公共服务中心、市政务服务中心、规划档案馆及地库工程。本项目为集团一公司重点项目，建成后将极大地满足广大人民群众日益增长的精神文化需求，为群众提供更加优质、方便、快捷的政务服务。
根据公司BIM技术推广工作计划，以流动站+固定站的工作模式在“两中心”项目一期组建 BIM工作站，公司派驻2名BIM工程师作为BIM技术开展的具体执行者，负责将BIM成果应用到具体的施工过程中，为项目争创芙蓉奖，提供创优指导。
碰撞检查
1）管线碰撞检测
通过整合机电、土建模型，完成管道碰撞检测及调整，通过模型整合后的碰撞检查，对设计变更的合理性和可行性进行模拟和判定，及时发现并优化后期可能遇到的管线与结构间问题，减少返工造成的人材机浪费。

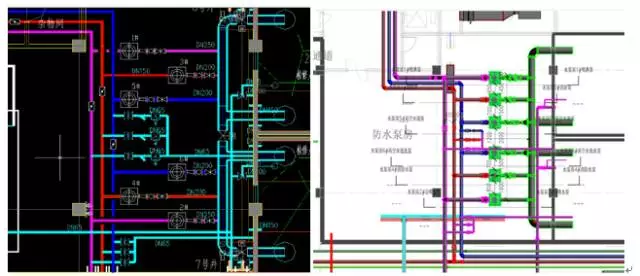

消防水泵房管线优化前后对比
2、预留洞口定位
施工前通过碰撞检查查找出设计图纸中遗漏的预留洞口，避免在施工后发现预留洞口没有预留而返工，不但费时费工影响进度，而且现场凿洞返工对结构有一定的影响，存在安全隐患。

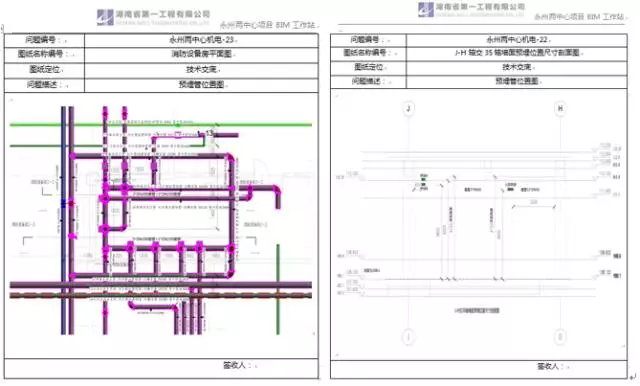

管线预留穿孔技术交底单
场地布置
通过三维场布软件将施工现场虚拟布置，提前将生活区、作业区、现场材料堆放场地、现场道路等进行合理的规划，可以直观的反应施工现场情况，减少施工用地和安全隐患，保证道路通畅，方便后续施工管理。

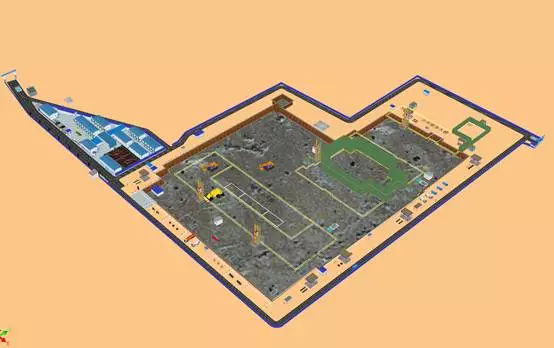

基础阶段场地布置

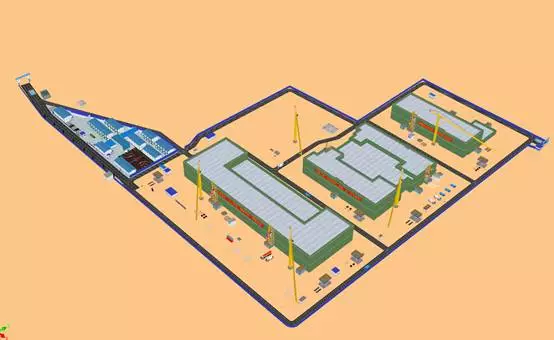

主体阶段场地布置
漫游审阅

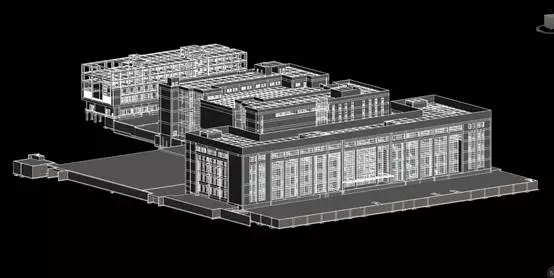

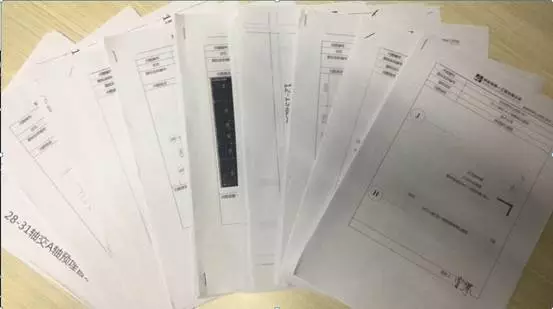

依据规范结合现场情况完成整个地下室的模型及漫游视频。模型经过调整及优化后，完成整个地下室建筑预埋、结构预埋，在结构墙体、楼板、梁、围护等相应的位置处预留空洞或者预埋件管道出图，对于一些机房、过道、泵房坡道夹层、管道密集区域通过平面图、剖面图进行技术交底，技术交底合计出图132份。
地下室预埋位置技术交底单
高支模施工模拟
本项目高支模部位多，为使高支模施工能够安全有效进行，使用BIM技术预先进行三维架体排布、确定安全网铺设位置、剪刀撑位置及间距、梁柱节点加固方式等高支模方案的编制及安全性的验算，最后制作成施工模拟动画对现场作业人员进行交底。
本次拟选第5层楼板3~18轴交A~B轴、板面标高18.95m，厚度为130mm，其中梁最大截面有：KL2(3)350*800,结构层高19m，搭设高度为18.88m>8m。支模架体系将采用满堂扣件式钢管脚手架，钢管厚度为48*2.7mm，模板厚度为15mm，木方采用50mm*80mm。工艺流程如下：
柱模板-- -搭设安装脚手架→沿模板边线贴密封条→立柱子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检。
板模板--- 搭支架 → 测水平→摆主梁→ 调整楼板模标高及起拱 → 铺模板 → 清理、刷油 → 检查模板标高、平整度、支撑牢固情况。
梁模板--- 弹梁轴线并复核 → 搭支模架→调整托梁→摆主梁→ 安放梁底模并固定 → 梁底起拱 → 扎梁筋 → 安侧模 → 侧模拉线支撑（梁高加对拉螺栓）→ 复核梁模尺寸、标高、位置 → 与相邻模板连固。
进度模拟
本项目采用基于BIM模型和进度计划的动态进度模拟，测试和比对不同的施工方案，并对施工方案进行优化，可视化展示整个建筑的施工过程，寻求最优的施工方案，为项目管理提供更优的服务。
模型交付
通过我们对工程的BIM规划和管理，将全专业的BIM模型整合校对，并在施工过程中实时维护和修正，使模型加载项目整个施工过程的相关信息，以电子文件的形式进行长期保存，形成竣工模型。
BIM技术作为促进建筑施工行业创新发展的重要技术手段，其应用与推广对行业的进步与转型升级将产生不可估量的影响，同时也将给建筑施工企业的发展带来巨大动力，有效提升行业信息化程度,充分提高工程项目的精细化管理水平，促进工程项目的效益和效率的显著提升。
